Реле контроля фаз РНПП-311
Реле контроля фаз РНПП-311 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:
- выход действующего значения напряжения за пределы допустимых порогов;
- нарушения чередования и слипание фаз;
- нарушения полнофазности и симметричности сетевого напряжения.
Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Светодиоды на лицевой панели реле индицируют:
- наличие напряжения на каждой фазе;
- аварийное отключение нагрузки.

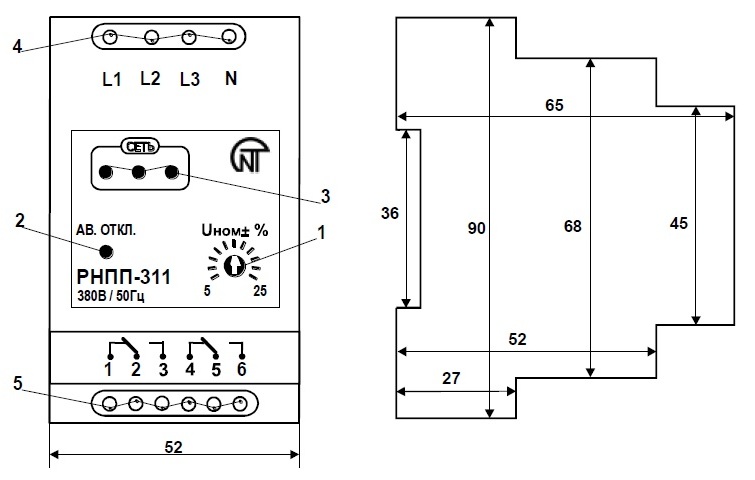

Конструкция реле РНПП-311:
- Регулировка порога срабатывания по Umax/Umin;
- Красный светодиод «авария»;
- Три зелёных светодиода, наличие напряжения на каждой фазе;
- Входные контакты;
- Выходные контакты.

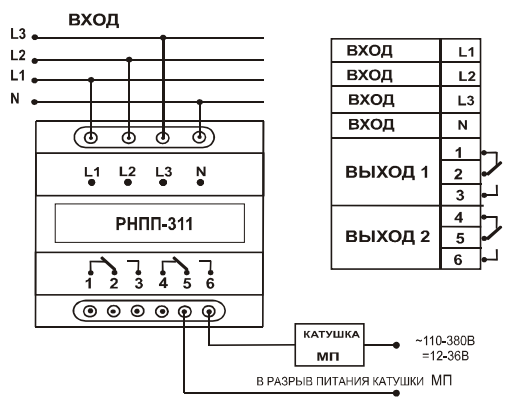

Схема подключения реле РНПП-311:
Технические характеристики:
- Номинальное напряжение: 380/230В;
- Частота сети: 45-55Гц;
- Диапазон регулирования срабатывания по Umах/ Umin%: 5 - 25;
- Фиксированная задержка срабатывания по Umin: 12с;
- Величина перекоса фаз, на которую реагирует реле: 60В;
- Фиксированное время срабатывания по Umах: 1,5с (0,1 - как опция);
- Фиксированное время срабатывания при обрыве одной из фаз: 1,5с (0,1 - как опция);
- Время автоматического повторного включения после восстановления параметров U: 5с;
- Напряжение катушки пускателя: переменного 110 - 380В;
- Напряжение катушки пускателя: постоянного: 12 – 36В;
- Точность определения порога срабатывания по U: до 3В;
- Напряжение, при котором сохраняется работоспособность: 80 - 500В;
- Кратковременно допустимое максимальное напряжение, при котором сохраняется работоспособность: 700В;
- Параметры выходных контактов: при Cos = 0,4-1,0 максимальный ток при U~250В - (АС3) 2А Макс.U~400В U~250В - (АС1) 5 А Макс.U~400В;
- Диапазон рабочих температур: от минус 35 до + 55С;
- Суммарный ток потребления от сети: до 35мА;
- Климатическое исполнение: УХЛ 4;
- Крепление на обычную DIN- рейку.
Скачать:
Инструкция
Мы готовы предложить для вас наиболее удобный способ доставки и оплаты
Оплата
- Оплата картой Visa/MasterCard (Ligpay);
- Платежной картой в центре выдачи;
- Наличные в центре выдачи («Світ Електро»);
- Пополнить платежную карту "Приват Банк";
- Наложенным платежом при получении товара через «Новую почту» (вам будет необходимо оплатить стоимость пересылки денег);
- Безналичный платеж для юридических лиц (счет высылается после оформления заказа).
Доставка
Сумы
- Самовывоз из центра выдачи («Світ Електро» пр.-т Шевченка, 21);
- Доставка на склад «Новой Почты» – по тарифам Новой Почты;
Украина до склада «Новой почты»
- Доставка до склада «Новой Почты» в Вашем городе – по тарифам Новой Почты;
В большинстве случаев товар может быть отправлен на следующий после заказа день. Время доставки до склада в Вашем городе зависит от графика доставок «Новой Почты». В ряде случаев (если товар находиться на удаленном складе) товар может быть отгружен в срок от 2-х до 5-и дней. В любом случае срок отгрузки озвучивается менеджером контакт центра при подтверждении заказа.
Отзывов еще нет. Ваш может стать первым!
Характеристики: Реле контроля фаз РНПП-311
Кількість Фаз |
3 |
Вхідна напруга приладу, В |
380 |
Похибка вольтметру, В |
3 |
Час відключення по верхній межі, сек |
0,1 |
Нижня межа відключення (крок 1В), В |
110 |
Верхня межа відключення (крок 1В), В |
380 |
Ступінь захисту прилада |
40 |
